Оборудование

Автоматический усилитель мощности ACOM-2000A

ACOM 2000A – первый радиолюбительский КВ усилитель мощности, который сочетает в себе полностью автоматизированный процесс настройки, а также возможности сложного цифрового управления, обладает наиболее совершенными техническими характеристиками в мире усилителей, производимых для радиолюбительского применения.

Новый усилитель усовершенствованной конструкции производит максимальную разрешенную мощность во всех режимах излучения и работает на всех радиолюбительских КВ диапазонах.

Страна производитель – Болгария.

Функциональные возможности

· непрерывная автоматическая настройка оставила в прошлом медленную и сложную процедуру смены диапазонов.

· встроенный широкополосный антенный тюнер согласует нагрузки с высоким КСВ (до 3:1), зачастую устраняя необходимость в покупке дорогостоящего и сложного внешнего мощного тюнера.

· цифровое управление по порту RS-232 позволяет полностью интегрировать усилитель в конфигурацию станции, управляемую компьютером.

· усовершенствованные цепи защиты обеспечивают безопасную работу усилителя в режиме излучения любой мощности и в любых эксплуатационных условиях.

· возможности дистанционной диагностики и модульная конструкция облегчают обнаружение и ремонт неисправностей.

Функции автоматической настройки усилителя ACOM 2000A – это настоящий прорыв в области конструирования КВ усилителей мощности. Не надо задумываться об использовании антенного тюнера при КСВ до 3:1 (2:1 в диапазоне 160 метров). Процесс согласования фактического волнового сопротивления с оптимальной нагрузкой лампы полностью автоматизирован. По времени этот процесс длится не более одной секунды и не требует большого опыта.

Полностью устранив длительные процедуры настройки, усилитель ACOM 2000A предоставляет контестерам реальное преимущество – изменять диапазоны теперь можно моментально. Вы можете установить связь с каждым множителем, объявленным в кластере, с помощью клавиши мыши, независимо от диапазона. И вы всегда знаете, что усилитель правильно настроен и эксплуатируется безопасно. Усилитель автоматически изменяет диапазон в зависимости от диапазона и частоты вашего трансивера менее чем за секунду.

Усилитель ACOM 2000A разделяет каждый любительский диапазон на несколько частотных участков. Оператор может сохранить в памяти до 10 групп настроек для каждого участка частоты, что делает возможным настраиваться на несколько антенн на каждом диапазоне. КСВ может существенно увеличиться, если антенна работает в стороне от своей резонансной частоты.

Микропроцессорное управление улучшает производительность и открывает возможности использования широкого набора новых передовых функций.



Работа в режиме полного дуплекса (QSK) основана на встроенном вакуумном реле. Последовательность переключения из режима передачи на прием обеспечивается выделенным для этого микропроцессором.



Возле оператора необходимо расположить только ПДУ. Сам усилитель можно разместить на расстоянии до 3 метров (10 футов). Функции GLE включают в себя: статус усилителя на ЖК-дисплее, управление всеми функциями, измерение и/или наблюдение за двадцатью наиболее важными параметрами усилителя, оперативная техническая информация, предложения по поиску неисправностей, регистрация количества рабочих часов, защита паролем.



Схема защиты затрудняет привести усилитель в нерабочее состояние. Сведения о 12 самых последних отключениях защиты сохраняются в информационном блоке INFO BOX для дистанционной диагностики по телефону, компьютеру и посредством Интернета.



Все функции доступны с компьютера через последовательный порт RS232. Местная сеть может включать в себя более одного комплекта усилителя/антенны.

Технические характеристики усилителя мощности ACOM 2000A

Выходная мощность: 1500-2000 Вт в режиме нажатия или в режиме SSB – без ограничения времени. Режим постоянного излучения – выходная мощность 1500 Вт – без ограничения времени при использовании дополнительного вентилятора охлаждения.
Диапазон частот: все радиолюбительские диапазоны от 1,8 до 24,5 МГц. Диапазон 28 МГц только с переделкой для лицензированных радиолюбителей.
Мощность сигнала раскачки: обычно 50 Вт при выходной мощности 1500 Вт.
Входное волновое сопротивление: номинал 50 Ом. КСВ <1,5:1.
Допустимое отклонение выходных параметров: до КСВ 3:1 VSWR (2:1 в диапазоне 160 метров) при полной выходной мощности перед включением цепи защиты (при высоком КСВ). Более высокие значения КСВ согласуются при меньшей выходной мощности.
Переключение из режима передачи на прием (T/R) и манипуляция: вакуумное реле способно работать в режиме полного дуплекса (QSK).
Выходные лампы и цепи: тетроды 4CX800A/ГУ74Б (2 шт.), резистивная сетка, PI-L выходной контур с отрицательной обратной связью по ВЧ. Регулируемое напряжение экранной сетки.
Автоматическая регулировка уровня (ALC): управление отрицательным сеточным напряжением, максимальное значение – 11 В, регулируется на задней панели.
Измерение: комплексное. Блок дистанционного управления обеспечивает наблюдение за всеми рабочими параметрами усилителя.
Защита: ограничение тока управляющей и экранной сетки, по броскам питания (предусмотрена возможность плавного включения), отключение по превышению значения отраженной мощности, при искрении в цепи ВЧ, доступ защищен паролем при необходимости, исправление чередования переключения режимов передачи и приема (T/R), отвод охлаждающего воздуха лампы, блокировка и устройство заземления цепи высокого напряжения при открывании крышки.
Диагностика неисправности: дисплей ПДУ, индикаторы, информационное устройство "INFO Box" на последние 12 событий. Компьютерный интерфейс (RS-232) и функция линии дистанционного телефонного опроса.
Охлаждение: полный принудительный обдув внутри корпуса. Резиновый изолированный вентилятор.
Трансформатор: 3,5 кВА с ленточным сердечником Unisil-Ha.
Требования к источнику питающего напряжения: 100/120/200/220/240 В переменного тока, 50-60 Гц, 3500 ВА, одна фаза при полной мощности.
Габаритные размеры:
КВ блок: длина 440 мм, высота 180 мм, глубина 450 мм;
блок дистанционного управления: длина 135 мм, высота 25 мм, глубина 170 мм
Отсутствие органов управления на КВ блоке, за исключением выключателя ON/OFF (включен/выключен). КВ блок может устанавливаться на расстоянии до 3 метров (в 10 метрах при использовании дополнительного приспособления) от ПДУ.​

Антенное поворотное устройство Alfa Spid

Применение полностью металлических частей и использование механизма двойной червячной передачи, позволили создать механически простую, но чрезвычайно мощную и надежную систему поворотного механизма для вращения антенн.

Блоки управления Spid Electronik имеют разнообразие передовых возможностей настройки и управления поворотным устройством. Таких возможностей нет ни в каком другом вращающем устройстве, доступном на радиолюбительском рынке.

Страна производитель – Канада.

Состав:

  • поворотный механизм (вращающее устройство);

  • блок (контроллер) управления;

  • дополнительный манипулятор типа «мышь» с шестью кнопками;

  • разъем для подключения управляющего кабеля к блоку управления;

  • кабель для подключения к компьютеру RS-232;

  • мачта для крепления к станине;

  • диск с программным обеспечением.

Особенности поворотного механизма (функциональные характеристики):

1. Низкое напряжение питания – высокий вращающий момент двигателя постоянного тока. Обеспечивает поворот антенны зеркального типа весом от 200 кг до 400 кг, по углу места от 0° до 180°, по азимуту от 0° до 360°, со скоростью 8° в 1 сек;

2. Тихая и мощная самозатормаживаемая система с понижающей двойной червячной передачей. Тормозная система обеспечивает остановку одновременно по углу места и азимуту;

3. Действительно стальной корпус и выходной вал червячной передачи, а не мягкие сплавы металла или литье;

4. Использование недорогого 4-х проводного кабеля;

5. Загерметизированная конструкция герконового датчика для надежного всепогодного считывания;

6. 1 градус, точность позиционирования – жесткие допуски для минимального люфта;

7. Рассчитан для больших нагрузок, даже когда установлен вне мачты;

8. Предназначен для простой установки, приблизительно на 50 мм трубу – с обеих сторон;

9. Кабель может пройти через центр вращающего устройства – предотвращает повреждение кабеля.



Особенности контроллера управления (технические характеристики):

1. Полный выбор из ручного, автоматического, полуавтоматического и программируемого режимов;

2. Полная документация доступна для скачивания в интернете;

3. Цифровое считывание с разрешением в 1 градус;

4. Большой легко читаемый зеленый индикатор с открывающейся передней панелью;

5. Возможность напрямую подключения к компьютеру;

6. Дополнительное управление при помощи «мыши» с 6 предварительно запрограммированными пользователями кнопок;

7. Низковольтное питание постоянного тока от любого источника от 12 В до 24 В (типичное значение потребляемого тока – 2-4 А);

8. Может быть обнулен в любом направлении антенны;

9. Передняя панель малой величины - занимает меньше ценного места.

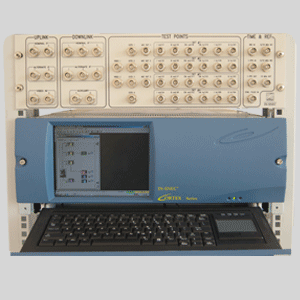

Cortex CRT-XL

Блок управления, определения дальности и телеметрии (Command Ranging & Telemetry Unit (CORTEX CRT-XL)) на базе ПК выполняет функции:

- обработку спутниковой телеметрической информации (до шести телеметрических цепей для медленных приложений),

- телеуправление спутником,

- слежение за спутником (измерение дальности и доплеровские измерения), на промежуточных и основных частотах, в пункте управления спутником.

Компания производитель - фирма IN-SNEC (Франция).



Основой CORTEX CRT-XL является универсальный интегрированный модуль приема и передачи цифровой информации в базовом и первом промежуточном частотном диапазоне.

Обработка телеметрической информации

- Низкая и высокая скорость обработки телеметрической информации,

- видео демодуляция (PM, FM или AM) для низкоскоростных приложений,

- PCM демодуляция (PCM/PM, PCM/FM, BPSK, QPSK, OQPSK SOQPSK, GMSK и AQPSK) для высокопроизводительных приложений,

- идентификация несущей: высокий или низкий режим индексации, автоматическая или ручная синхронизация,

- додетекторное и последетекторное сложение разнесённых сигналов,

- демодуляция вспомогательной несущей (BPSK, PCM/PM или PCM/FM),

- побитовая синхронизация. PSK и BP-L разрешение погрешности,

- декодирование по алгоритму Витерби,

- кадровая синхронизация,

- дешифрование случайных последовательностей (дескрамблирование),

- декодирование по методу Рида-Соломона и турбо декодирование,

- хранение данных телеметрии на жестком диске и воспроизведение,

- кадры (или исходные данные) с временной меткой,

- передача данных пользователям телеметрии, по требованию или автоматическая,

- разделение каналов передачи данных в режиме реального времени с графическим дисплеем,

- выделение виртуального канала для рекомендаций CCSDS.

Телеуправление спутником

- Прием и проверка TCP-IP сообщений от клиентов телеуправления,

- PCM кодирование,

- модуляция в основной полосе частот (FSK, BPSK, BPSK + AM и т.д.),

- модуляция на промежуточных частотах (PM или FM) и компенсация доплеровского сдвига частоты,

- поддержка протокола синхронизированного телеуправления для спутников, стабилизируемых вращением,

- соблюдение рекомендаций CCSDS (COP 1),

- обратная демодуляция / циклическая проверка.

Слежение за спутником (измерение дальности и доплеровские измерения)

- Прием и проверка TCP-IP запросов на измерение дальности от клиентов,

- генерация тонального сигнала или кода измерения дальности, слежение за фазой тонального сигнала,

- модуляция на промежуточных частотах (FM или PM) и компенсация доплеровского сдвига частоты,

- фазовые измерения,

- вычисление погрешности и вычисление расстояния,

- присоединение временной метки для данных о расстоянии и передача клиентам, выполнившим запрос на измерение расстояния,

- доплеровские измерения и временные метки.



На CORTEX CRT-XL большинство функций выполняются в цифровом виде, главным образом с помощью мощных FPGA (матрица логических элементов с эксплуатационным программированием).

Функции и характеристики обработки сигналов

1. Прием сигнала промежуточной частоты (ПЧ)

- Число входных каскадов ПЧ

- Полоса пропускания входного сигнала

- Полное входное сопротивление

- Изоляция между каналами

- Подавление наложения спектров

- Максимальный уровень шума

- Диапазон автоматической регулировки усиления (АРУ)

- Постоянная времени АРУ

- Режим АРУ

- Входная несущая частота

- Спектральный анализ

- Точность измерения уровня сигнала ПЧ

- Виды демодуляции

- Диапазон синхронизации с несущей

2. Обработка телеметрии с высокой пропускной способностью

- Вход

- Частота поднесущей

- Скорость передачи данных

- Количество поднесущих частот

3. Обработка телеметрии с низкой пропускной способностью с поднесущей

- Вход

- Частота поднесущей

- Скорость передачи данных

4. Модуляция промежуточной частоты (ПЧ)

- Количество плат модулятора ПЧ (IFM)

- Модуляция



- Несущая частота

- Выходной диапазон частот ПЧ

5. Ранжирование (локация) спутника

- Стандарты ранжирования

- Стандарты Европейского космического агентства (ESA): ESA тональный сигнал и ESA код

- Стандарты ESA-like и УКВ (USB) тональный сигнал (программируемые частоты и тональные последовательности)

- Стандарты Международной организации морской спутниковой связи ИНМАРСАТ (INMARSAT) и LMCO тональный сигнал

- Частота тонального сигнала ранжирования

- Количество тонов

- Дискретность измерения расстояния



6. Измерения доплеровского сдвига частоты

- Измерение скорости

- Измерение частоты дискретизации

- Емкость счетчика фазы

- Допплеровские данные



7. Управление спутником (низкочастотный режим)

- Скорость передачи данных

- Частота управления спутником (SCF) при BPSK



8. Управление спутником (среднечастотный и высокочастотный режим)

- Скорость передачи данных

- Частота поднесущей



9. Моделирование телеметрии

- Частота управления спутником (SCF)

- Скорость передачи данных

                                       - от 10 до 19 000 бит/с (установка низкой пропускной способности (НЧ режим))

                                       - от 1 до 256 кбит/с (средняя и высокая пропускная способность (СЧ и ВЧ режим), с поднесущей)

                                       - от 1 кбит/с до 1 Мбит/с (средняя пропускная способность (СЧ режим), прямая ИКМ( PCM)

                                       - от 1 кбит/с до 10 Мбит/с (высокая пропускная способность (ВЧ режим), прямая ИКМ PCM)

10. Декодирование временной кодовой комбинации и выставление временных меток данным

Входной код

Амплитуда

Полное сопротивление

Полярность и направление

Точность временной метки



IRIG-B или НАСА-36

от 0,1 до 10

100 кОм

Положительное и вперед

± 50 мс (без внешнего 1-PPS),

± 10 мс (с внешним 1-PPS)

от 2 Гц до 500 кГц

1 основной тон, от 1 до 6 малых тонов

1 нс

13,1072 мс (на аппаратном уровне)

программируются от 0,1 до 10 с (уровень TCP-IP)

≈ 4 года (70 МГц)

32-разрядные смещения частоты

от 10 до 10 000 бит/с

от 100 Гц до 100 кГц



от 100 бит/с до 1 Мбит/с (прямая ИКМ на несущей),

от 100 бит/с до 250 кбит/с (прямая ИКМ на поднесущей)

от 5 кГц до 2 МГц

от 40 Гц до 128 кГц (НЧ режим)

от 5 кГц до 2 МГц (СЧ и ВЧ режим с поднесущей)

3

от 52 до 88 МГц

50 Ω

≥ 80 дБ

≥ 80 дБ

- 20 дБ

             от - 5 до - 95 дБм

0.1, 1, 10, 100 или 1000 мс

аналоговый – не когерентный,

цифровой – не когерентный до синхронизации с несущей, затем              когерентный (для фазовой модуляции и ИКМ на несколько Гц)

от 66 до 74 МГц

Да

< 2 дБ

PCM/PM, BPSK, QPSK, OQPSK SOQPSK, GMSK и AQPSK

± 10 до ± 500 кГц

Выход приемника промежуточной частоты (ПЧ)

от 40 Гц до 128 кГц

от 10 до 25000 бит/с

≤ 6

выход приемника ПЧ или дополнительный вход

от 5 кГц до 2 МГц

от 1000 бит/с до 256 Кбит/с,

от 1000 бит/с до 5 Мбит/с для PM/PCM,

от 1000 бит/с до 15 Мбит/с для FM/PCM

1 или 2 (IFM-1, IFM-2)

частотная (FM), фазовая (PM), двоичная фазовая манипуляция (BPSK), четвертичная фазовая манипуляция (QPSK), четвертичная фазовая манипуляция со сдвигом (OQPSK), четвертичная асинхронная фазовая манипуляция( AQPSK)

от 66 до 74 МГц

50 - 90 МГц (- 3 дБ ширина полосы)

Эксплуатационные характеристики

Вес

Встроенная вентиляционная установка

Рабочая температура

Температура хранения

Относительная влажность воздуха

Электропитание

≈25 кг (зависит от конфигурации)

от + 10°С до + 35°C (можно до +40°C)

от – 20°C до + 60°C

от 40% до 90% без конденсации

100 - 240 В переменного тока (автовыбор), 50/60 Гц

Двухзеркальная приемо-передающая антенна Ku-диапазона

Антенна предназначена для приема сигналов со спутников как в Ku-диапазоне (10,7 – 12,75 ГГц), так и в С-диапазоне (3,6 – 4,2 ГГц) в зависимости от применяемого облучателя. Диаметр – 1.8 м.

Спецификация

1. Технические характеристики

Поляризация

Рабочая частота

Коэффициент усиления

2. Механические характеристики

Диаметр рефлектора

Оптика антенны

Материал поверхности рефлектора

Тип основания

Движение антенны по углу места

Движение антенны по азимуту

3. Условия эксплуатации

Ветровая нагрузка

Рабочая температура

линейная

10.70-12.75 ГГц (прием),

13.75-14.50 ГГц (передача)

45.5 ± 0,3 дБ (на частоте 11.95 ГГц) при приеме,

47.0 ± 0,3 дБ (на частоте 14.25 ГГц) при передаче

1.8 м

двухзеркальная офсетная, по схеме Грегори

полиэфирный стеклопластик

азимутально-угломестное

от 10° до 90° (непрерывное перемещение)

± 20° (точная регулировка),

360° (непрерывное перемещение)

80 км/ч (рабочая), 200 км/ч (предельная)

от - 50° до 80°C.

Приемник ICOM IC-R9500

Приемник IC-R9500 предназначается для использования в службах управления связью, осуществляющих слежение за работой радиостанций, либо занимающихся мониторингом радиосигналов с анализом спектральных характеристик.

Профессиональный приемник нового поколения с цифровой обработкой сигналов, реализованный с использованием современных технологических решений, идеальное приемное устройство для решения задач по мониторингу и сканированию радиоканалов.

Основные функции

  • Приемник собран из высококачественных компонентов, расположенных на прочном цельном литом алюминиевом шасси, с возможностью размещения приемника в стойке.

  • Цветной многофункциональный TFT ЖК-дисплей с диагональю 7 дюймов и разрешением 800 × 480 точек с малой инерционностью, высоким разрешением и широким углом обзора.

  • Функция автоматической настройки в режимах SSB/CW/AM.

  • Возможность подключения внешнего монитора к VGA-разъему встроенной видеокарты.

  • Приемник имеет широкие возможности сканирования, скорость сканирования – до 40 каналов в секунду.

  • Noise blanker имеет 2 канала памяти, в которых можно задать ширину, глубину и временные параметры шумоподавления на каждый канал и затем переключаться между ними в зависимости от режима работы.

  • Сверхвысокая стабильность частоты ± 0,000005 % достигается за счет применения высокостабильного кварцевого генератора.

  • Встроенный цифровой магнитофон для записи принимаемых с эфира сообщений.

  • При подключении через USB-порт дополнительной клавиатуры к приемнику возможно редактирование, например, названий каналов и другие операции.



Изготовитель – компания Icom INC (Osaka), Япония.

Технические характеристики

диапазон частот

виды модуляции

уровень подавления помех

динамический диапазон

каналы памяти

рабочие температуры

потребление энергии

высокая стабильность частоты

габаритные размеры

вес

0,005 – 3335,00 МГц;

SSB, CW, FSK, AM, FM, WFM, P25 (с модулем UT-122);

0,1-30 МГЦ:               не менее 70дБ,

0-2500 МГЦ:              не менее 50дБ,

2500-3000 МГЦ:        не менее 40дБ;

109 дБ на 14,1 МГц;

1020;

от 0 ºС до +50 ºС;

не более 100 ВА;

± 0,000005%;

424 × 149 × 340 мм;

20 кг.

КВ-трансивер Kenwood TS-2000X

Мультирежимный вседиапазонный трансивер – любительская радиостанция.

Изготовитель – фирма KENWOOD CORPORATION, Япония.

Основные функции

  • Высококачественный DSP на промежуточной частоте в основном диапазоне.

  • DSP в НЧ тракте на вспомогательном диапазоне.

  • Цифровые фильтры.

  • Высокое ускорение цифровой автоматической регулировки усиления (АРУ).

  • Отображение рабочей частоты трансвертера.

  • Широкий диапазон приема.

  • Режим двойного приема (КВ и 2м или 70 см) (2м и 2м) (70 см и 70 см).

  • Режим междиапазонного репитера.

  • Встроенный автоматический антенный тюнер на КВ и 6 м.

  • Встроенный TNC.

  • Встроенный порт RS-232 для компьютерного управления.

  • Встроенный TCXO (0,5 PPM).

  • Кодер/декодер CTCSS и DCS.

  • Электронный телеграфный ключ с памятью.

  • 5+1 антенных портов (2 – для КВ и 6 м, по 1-му – для 2 м, для 70 см,  для 1,2 ГГЦ и для КВ приемной антенны).

Контакты:

E-mail: okg2000@mail.ru

E-mail: kartsan2003@mail.ru
